1. Komponen [kembali]

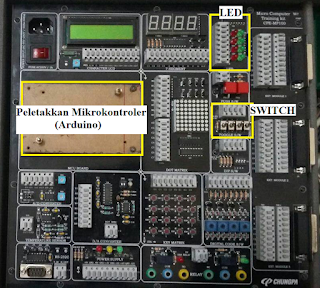

Gambar 1. KomponenPercobaan 1
2. Rangkaian Simulasi [kembali]
Gambar 2. Rangkaian Percobaan 1 (ON-OFF LED)
3. Flowchart [kembali]
Gambar 3. Flowchart Percobaan 1
4. Listing Program [kembali]
int led [ ] = {2, 3, 4, 5, 6, 7, 8, 9};
void setup(){
for (int i = 0; i <= 8; i++){
pinMode (led[i], OUTPUT);
}
}
void loop(){
for (int hidup = 0; hidup <= 8; hidup++){
digitalWrite(led[hidup], HIGH);
delay(100);
}
delay(100);
for (int mati = 0; mati <= 8; mati++){
digitalWrite(led[mati], LOW);
delay(100);
}
delay(100);
}
5. Video [kembali]
6. Analisa [kembali]
1. Pada listing program apa yang
terjadi jika delay diubah dari 100 menjadi 1000 ?
Jawab :
Yang terjadi ketika delay diubah
dari 100 menjadi 1000 ialah jarak waktu antara satu led ke led lain untuk hidup
menjadi lebih lama yaitu 1 detik dan begitu juga jarak waktu untuk led agar
mati.
2. Pada rangkaian percobaan 1, apa yang terjadi jika nilai resistor diubah dari 220 ohm menjadi 330 ohm ?
Jawab :
Jika nilai resistor diubah dari 220 ohm menjadi 330 ohm yang terjadi ialah nyala led menjadi lebih redup, sehingga dapat disimpulkan jika nilai resistor semakin besar maka nyala led semakin redup begitu juga sebaliknya.
7. Link Download [kembali]
