Laporan Akhir 1

 [KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Jurnal

2. Hardware

3.Video

4. Analisa

5.Link Download

Prosedur Percobaan

1.              Buat rangkaian seperti pada gambar dibawah ini.



2.              Set switch B0 dan B1 sesuai dengan jurnal, catat output H yang terjadi pada tabel kebenaran

3.              Sekarang ganti switch B1 dengan input clock dan paralel kan ke output H

4.              Gambarkan bentuk sinyal keluaran pada tiap-tiap gerbang logika

1. Jurnal [kembali]

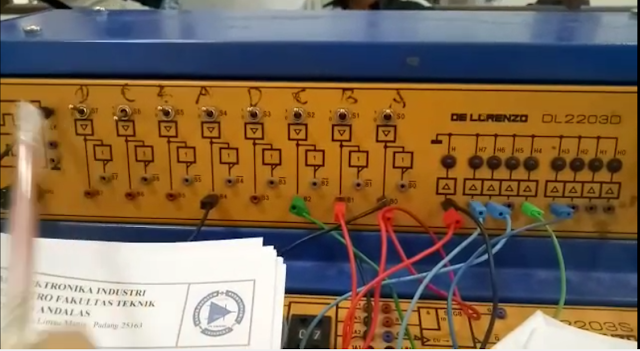

2. Hardware [kembali]

3. Video [kembali]

4. Analisa [kembali]

1    1. Apa perbedaan toggle dan clock?

   Jawab:

   Clock merupakan inputan berupa logika 0 dan 1. Clock merupakan penginputan yang berlangsung      secara otomatis.

   Toggle adalah suatu input berupa switch yang pada rangkaian berfungsi untuk memberikan logika       ‘1’ dan ‘0’ atau ON/OFF bergantian dan secara manual.

2    2. Sederhanakan Fungsi dibawah ini menggunakan Karnaugh Map !

    Jawab :

Pada percobaan 1 yang dilakukan, terdapat 2 buah input yaitu B0 dan B1. Dimana pada input B0 dan B1 diberi beberapa variasi. Dan pada percobaan berikutnya B0 diberi 2 variasi yaitu 0 dan 1 dan B1 ditukar dengan Clock. Keluarannya sesuai dengan gerbang logika yang digunakan, yaitu AND, OR, NOT, NAND, NOR, XOR, dan XNOR.

1. AND
Yaitu gerbang logika dimana apabila terdapat logika 0 maka input akan bernilai 0
Pada percobaan pada gerbang AND yang dilakukan, hasilnya sesuai dengan tabel kebenaran gerbang AND.

INPUT		OUTPUT
B1	B0
0	0	0
0	1	0
1	0	0
1	1	1

2. OR
Yaitu apabila salah satu dari input bernilai 1 maka nilai output akan bernilai 1
Pada percobaan pada gerbang OR yang dilakukan, hasilnya sesuai dengan tabel kebenaran gerbang OR

INPUT		OUTPUT
B1	B0
0	0	0
0	1	1
1	0	1
1	1	1

3. NOT
Yaitu gerbang yang nilai outputnya berlawanan dengan nilai inputnya.
Pada percobaan gerbang NOT yang dilakukan, hasilnya sesuai dengan tabel kebenaran gerbang NOT

INPUT	OUTPUT
0	1
1	0

4. NAND
Yaitu gerbang logika dimana apabila terdapat logika 0 maka input akan bernilai 1.Pada percobaan gerbang NAND yang dilakukan, hasilnya sesuai dengan tabel kebenaran gerbang NAND

INPUT		OUTPUT
B1	B0
0	0	1
0	1	1
1	0	1
1	1	0

5. NOR
Yaitu apabila salah satu dari input bernilai 1 maka nilai output akan bernilai 0Pada percobaan gerbang NOR yang dilakukan, hasilnya sesuai dengan tabel kebenaran gerbang NOR

INPUT		OUTPUT
B1	B0
0	0	1
0	1	0
1	0	0
1	1	0

6. XOR
Yaitu apabila jumlah input 1 ganjil maka akan bernilai 1
Pada percobaan gerbang XOR yang dilakukan, hasilnya sesuai dengan tabel kebenaran gerbang XOR.

INPUT		OUTPUT
B1	B0
0	0	0
0	1	1
1	0	1
1	1	0

7. XNOR
Yaitu apabila jumlah input 1 ganjil maka akan bernilai 0
Pada percobaan gerbang XNOR yang dilakukan, hasilnya sesuai dengan tabel kebenaran gerbang XNOR.

INPUT		OUTPUT
B1	B0
0	0	1
0	1	0
1	0	0
1	1	1
