Laporan Akhir 2, Modul 1

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Komponen

2. Rangkaian Simulasi

3. Flowchart

4. Listing Program

5. Video

6. Kondisi

7. Link Download

1. Komponen [kembali]

Gambar 1. Komponen Percobaan 2

2. Rangkaian Simulasi [kembali]



Gambar 2. Rangkaian Percobaan 2 (Menampilkan Seven Segment)

3. Flowchart [kembali]

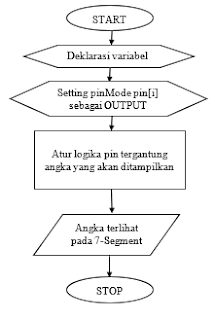

Gambar 3. Flowchart Percobaan 1

4. Listing Program  [kembali]

byte pin[] = {2, 3, 4, 5, 6, 7, 8, 9};
void setup(){
  for (int i = 0; i < 9; i++)
  {
    pinMode(pin[i], OUTPUT);
    }
}
void loop(){
  digitalWrite(2, HIGH);
  digitalWrite(3, HIGH);
  digitalWrite(4, HIGH);
  digitalWrite(5,  LOW);
  digitalWrite(6,  LOW);
  digitalWrite(7, HIGH);
  digitalWrite(8, HIGH);
  digitalWrite(9, HIGH);
  }

5. Video [kembali]

6. Analisa [kembali]

1. Pada listing program baris 1, apa yang terjadi jika tipe data byte diganti menjadi tipe data integer ?

Jawab :

Yang terjadi jika tipe data byte diganti menjadi tipe data integer maka tidak ada perubahan, hanya size dari program yang menjadi lebih besar karena, tipe data integer memiliki ukuran 2-4 byte dalam 1 angka.

2. Apakah ada perbedaan dari program ketika kita menggunakan seven segment common katoda dan seven segment common anoda?

Jawab :

Perbedaan saat menggunakan seven segment common katoda dan seven segment common anoda ialah ketika menginput logika 1 dan 0 nya yaitu pada common anoda nilai HIGH nya 0 dan LOW nya 1 sedangkan pada common katoda nilai HIGH nya 1 dan LOW nya 0

7. Link Download [kembali]

• File HTML              [Download]
• File Rangkaian        [Download]
• Video Simulasi        [Download]
• Listing Program       [Download]
