1. Komponen [kembali]

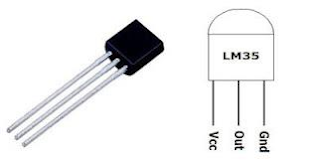

Gambar 1. Komponen Percobaan 2 (Sensor Suhu-LM35)
Gambar 2. Komponen Percobaan 2 (LCD)
2. Rangkaian Simulasi [kembali]
Gambar 3. Rangkaian Percobaan 2 (Menampilkan LM35 ke LCD)
3. Flowchart [kembali]
Gambar 4. Flowchart Percobaan 2
4. Listing Program [kembali]
#include <LiquidCrystal.h> //Deklarasi library LCD
#define LM35 A0 //Deklarasi pin A0 untuk LM35
LiquidCrystal lcd(2,3,4,5,6,7); //Deklarasi pin 2-7 untuk LCD
int nilaiSuhu; //Deklarasi variabel nilaiSuhu
void setup() { //Semua kode dalam fungsi ini dieksekusi sekali
pinMode(A0, INPUT); //Deklarasi pin A0 sebagai OUTPUT
lcd.begin(16,2); //Dimensi LCD yang digunakan
}
void loop() { //Semua kode dalam fungsi ini dieksekusi berulang
nilaiSuhu=((5*analogRead(LM35)*100.00)/1024);//Mencari nilai Suhu
lcd.clear(); //Menghapus layar LCD
lcd.setCursor(0,0); //Menentukan posisi kursor pada awal penulisan
lcd.print("LM35 Sensor Suhu"); //Menampilkan text pada LCD
lcd.setCursor(0,1); //Menentukan posisi kursor pada awal penulisan
lcd.print(nilaiSuhu); //Menampilkan nilaiSuhu pada LCD
delay(100); //Waktu delay 100 ms setelah dieksekusi
}
5. Video [kembali]
6. Analisa [kembali]
1.
Bagaimana
peran ADC pada percobaan 2 ?
Jawab :
Peran ADC pada percobaan 2 yaitu
ada pada arduino dimana LM35 dihubungkan dengan pin analog pada Arduino sehingga
arduino akan mengkonversi sinyal analog berupa tegangan yang berasal dari LM35
menjadi sinyal digital yang akan ditampilkan pada LCD.
2.
Apakah
pengukuran LM35 akurat? Jelaskan
Jawab :
Pengukuran pada suhuh LM35 dapat
dibilang cukup akurat untuk mengukur suhu ruangan karena sensor suhu LM35
memiliki keluaran impedansi yang rendah dan linearitas yang tinggi sesuai
dengan karakteristik LM35 sendiri yaitu memiliki arus yang rendah kurang dari
60
